Standard Round Head Screw

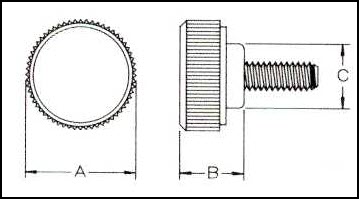

Standard Round Head Screw Diagrammatic



Description
Screw Length
A
B
C
Screw Size
Quote
8-32
0.250
0.500 (+/- 0.031)
0.218 (+/- 0.031)
0.375 (+/- 0.031)
8-32
4-40
0.250
0.312 (+/- 0.031)
0.171 (+/- 0.031)
0.281 (+/- 0.031)
4-40
4-40
0.500
0.312 (+/- 0.031)
0.171 (+/- 0.031)
0.281 (+/- 0.031)
4-40
4-40
0.750
0.312 (+/- 0.031)
0.171 (+/- 0.031)
0.281 (+/- 0.031)
4-40
6-32
0.250
0.375 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
6-32
6-32
0.500
0.375 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
6-32
6-32
0.750
0.375 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
6-32
8-32
0.375
0.500 (+/- 0.031)
0.218 (+/- 0.031)
0.375 (+/- 0.031)
8-32
8-32
0.500
0.500 (+/- 0.031)
0.218 (+/- 0.031)
0.375 (+/- 0.031)
8-32
8-32
0.750
0.500 (+/- 0.031)
0.218 (+/- 0.031)
0.375 (+/- 0.031)
8-32
8-32
1.000
0.500 (+/- 0.031)
0.218 (+/- 0.031)
0.375 (+/- 0.031)
8-32
10-32
0.375
0.656 (+/- 0.031)
0.250 (+/- 0.031)
0.421 (+/- 0.031)
10-32
10-32
0.500
0.656 (+/- 0.031)
0.250 (+/- 0.031)
0.421 (+/- 0.031)
10-32
10-32
0.750
0.656 (+/- 0.031)
0.250 (+/- 0.031)
0.421 (+/- 0.031)
10-32
10-32
1.000
0.656 (+/- 0.031)
0.250 (+/- 0.031)
0.421 (+/- 0.031)
10-32
10-32
1.500
0.656 (+/- 0.031)
0.250 (+/- 0.031)
0.421 (+/- 0.031)
10-32
1/4-20
0.500
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
0.750
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
1.000
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
1.250
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
14-20
1.250
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
14-20
1/4-20
1.500
1.000 (+/- 0.031)
0.328 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
0.500
0.750 (+/- 0.031)
0.312 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
0.750
0.750 (+/- 0.031)
0.312 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
1.000
0.750 (+/- 0.031)
0.312 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
1.250
0.750 (+/- 0.031)
0.312 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
1/4-20
1.500
0.750 (+/- 0.031)
0.312 (+/- 0.031)
0.500 (+/- 0.031)
1/4-20
5/16-18
0.500
1.000 (+/- 0.031)
0.390 (+/- 0.031)
0.593 (+/- 0.031)
5/16-18
5/16-18
0.500
1.000 (+/- 0.031)
0.390 (+/- 0.031)
0.590 (+/- 0.031)
5/16-18
5/16-18
0.750
1.000 (+/- 0.031)
0.390 (+/- 0.031)
0.593 (+/- 0.031)
5/16-18
5/16-18
1.000
1.000 (+/- 0.031)
0.390 (+/- 0.031)
0.593 (+/- 0.031)
5/16-18
5/16-18
1.500
1.000 (+/- 0.031)
0.390 (+/- 0.031)
0.593 (+/- 0.031)
5/16-18
4-40
0.375
0.312 (+/- 0.031)
0.171 (+/- 0.031)
0.281 (+/- 0.031)
4-40
6-32
0.625
0.375 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
6-32
4-40
0.375
0.312 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
4-40
6-32
0.375
0.375 (+/- 0.031)
0.203 (+/- 0.031)
0.328 (+/- 0.031)
6-32
