Socket Set Machine Screws

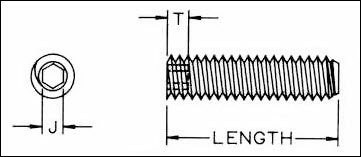

Socket Set Machine Screws Diagrammatic

Description
Thread Size
J
T
Length
Quote
436 X 0.5
436
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
440 X 0.094
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.093 (+ 0.000/- 0.020)
440 X 0.125
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.125 (+ 0.000/- 0.020)
440 X 0.141
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.140 (+ 0.000/- 0.020)
440 X 0.156
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.156 (+ 0.000/- 0.020)
440 X 0.187
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.187 (+ 0.000/- 0.020)
440 X 0.25
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
440 X 0.281
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.281 (+ 0.000/- 0.020)
440 X 0.312
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.312 (+ 0.000/- 0.020)
440 X 0.375
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
440 X 0.437
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.437 (+ 0.000/- 0.020)
440 X 0.5
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
440 X 0.562
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.562 (+ 0.000/- 0.030)
440 X 0.625
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
440 X 0.687
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.687 (+ 0.000/- 0.030)
440 X 0.75
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
440 X 0.875
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.875 (+ 0.000/- 0.030)
440 X 1
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
440 X 1.125
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.125 (+ 0.000/- 0.060)
440 X 1.187
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.187 (+ 0.000/- 0.060)
440 X 1.25
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
440 X 1.375
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.375 (+ 0.000/- 0.060)
440 X 1.5
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
440 X 1.625
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.625 (+ 0.000/- 0.060)
440 X 1.75
440
0.050 (+/- 0.005)
0.070 (+/- 0.005)
1.750 (+ 0.000/- 0.060)
448 X 0.25
448
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
632 X 0.094
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.093 (+ 0.000/- 0.020)
632 X 0.125
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.125 (+ 0.000/- 0.020)
632 X 0.156
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.156 (+ 0.000/- 0.020)
632 X 0.187
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.187 (+ 0.000/- 0.020)
632 X 0.25
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
632 X 0.312
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.312 (+ 0.000/- 0.020)
632 X 0.375
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
632 X 0.437
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.437 (+ 0.000/- 0.020)
632 X 0.5
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
632 X 0.562
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.562 (+ 0.000/- 0.030)
632 X 0.625
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
632 X 0.687
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.687 (+ 0.000/- 0.030)
632 X 0.75
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
632 X 0.875
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.875 (+ 0.000/- 0.030)
632 X 1
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
632 X 1.125
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.125 (+ 0.000/- 0.060)
632 X 1.25
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
632 X 1.5
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
632 X 1.625
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.625 (+ 0.000/- 0.060)
632 X 1.75
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.750 (+ 0.000/- 0.060)
632 X 1.875
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.875 (+ 0.000/- 0.060)
632 X 2
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
2.000 (+ 0.000/- 0.060)
632 X 2.25
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
2.250 (+ 0.000/- 0.090)
640 X 0.25
632
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
640 X 0.375
640
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
640 X 0.75
640
0.062 (+/- 0.005)
0.080 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
640 X 1
640
0.062 (+/- 0.005)
0.080 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
832 X 0.125
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.125 (+ 0.000/- 0.020)
832 X 0.187
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.187 (+ 0.000/- 0.020)
832 X 0.25
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
832 X 0.281
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.281 (+ 0.000/- 0.020)
832 X 0.312
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.312 (+ 0.000/- 0.020)
832 X 0.375
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
832 X 0.437
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.437 (+ 0.000/- 0.020)
832 X 0.5
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
832 X 0.625
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
832 X 0.75
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
832 X 0.875
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
0.875 (+ 0.000/- 0.030)
832 X 1
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
832 X 1.125
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.125 (+ 0.000/- 0.060)
832 X 1.25
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
832 X 1.375
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.375 (+ 0.000/- 0.060)
832 X 1.5
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
832 X 1.75
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.750 (+ 0.000/- 0.060)
832 X 1.875
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
1.875 (+ 0.000/- 0.060)
832 X 2
832
0.078 (+/- 0.005)
0.090 (+/- 0.005)
2.000 (+ 0.000/- 0.060)
1024 X 0.125
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.125 (+ 0.000/- 0.020)
1024 X 0.187
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.187 (+ 0.000/- 0.020)
1024 X 0.25
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
1024 X 0.312
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.312 (+ 0.000/- 0.020)
1024 X 0.375
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
1024 X 0.5
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
1024 X 0.625
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
1024 X 0.75
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
1024 X 1
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
1024 X 1.25
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
1024 X 1.5
1024
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.500 (+ 0.000/- 0.030)
1032 X 0.125
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.125 (+ 0.000/- 0.020)
1032 X 0.187
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.187 (+ 0.000/- 0.020)
1032 X 0.25
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.250 (+ 0.000/- 0.020)
1032 X 0.312
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.312 (+ 0.000/- 0.020)
1032 X 0.375
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.375 (+ 0.000/- 0.020)
1032 X 0.437
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.437 (+ 0.000/- 0.020)
1032 X 0.5
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.500 (+ 0.000/- 0.020)
1032 X 0.625
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
1032 X 0.75
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
1032 X 0.812
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.812 (+ 0.000/- 0.030)
1032 X 0.875
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
0.875 (+ 0.000/- 0.030)
1032 X 1
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
1032 X 1.25
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
1032 X 1.5
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
1032 X 1.75
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
1.750 (+ 0.000/- 0.060)
1032 X 2
1032
0.094 (+/- 0.005)
0.100 (+/- 0.005)
2.000 (+ 0.000/- 0.060)
1/4-20 X 0.25
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.250 (+ 0.000/- 0.030)
1/4-20 X 0.312
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.312 (+ 0.000/- 0.030)
1/4-20 X 0.375
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.375 (+ 0.000/- 0.030)
1/4-20 X 0.5
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.500 (+ 0.000/- 0.030)
1/4-20 X 0.625
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
1/4-20 X 0.75
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
1/4-20 X 0.875
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.875 (+ 0.000/- 0.030)
1/4-20 X 1
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
1/4-20 X 1.25
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
1/4-20 X 1.5
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
1/4-20 X 1.75
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
1.750 (+ 0.000/- 0.060)
1/4-20 X 2
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
2.000 (+ 0.000/- 0.060)
1/4-20 X 2.5
1/4-20
0.125 (+/- 0.005)
0.125 (+/- 0.005)
2.500 (+ 0.000/- 0.090)
1/4-28 X 0.187
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.187 (+ 0.000/- 0.030)
1/4-28 X 0.25
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.250 (+ 0.000/- 0.030)
1/4-28 X 0.375
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.375 (+ 0.000/- 0.030)
1/4-28 X 0.625
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
1/4-28 X 0.75
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
1/4-28 X 1
1/4-28
0.125 (+/- 0.005)
0.125 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
5/16-18 X 0.375
5/16-18
0.125 (+/- 0.005)
0.125 (+/- 0.005)
0.375 (+ 0.000/- 0.030)
5/16-18 X 0.5
5/16-18
0.156 (+/- 0.005)
0.156 (+/- 0.005)
0.500 (+ 0.000/- 0.030)
5/16-18 X 0.75
5/16-18
0.156 (+/- 0.005)
0.156 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
5/16-18 X 1
5/16-18
0.156 (+/- 0.005)
0.156 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
3/8-16 X 0.5
3/8-16
0.188 (+/- 0.005)
0.188 (+/- 0.005)
0.500 (+ 0.000/- 0.030)
3/8-16 X 0.75
3/8-16
0.188 (+/- 0.005)
0.188 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
3/8-16 X 1
3/8-16
0.188 (+/- 0.005)
0.188 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
1/2-13 X 0.5
1/2-13
0.250 (+/- 0.005)
0.250 (+/- 0.005)
0.500 (+ 0.000/- 0.030)
1/2-13 X 0.75
1/2-13
0.250 (+/- 0.005)
0.250 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
1/2-13 X 1
1/2-13
0.250 (+/- 0.005)
0.250 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
1/2-13 X 1.25
1/2-13
0.250 (+/- 0.005)
0.250 (+/- 0.005)
1.250 (+ 0.000/- 0.060)
5/8-11 X 0.5
5/8-11
0.312 (+/- 0.005)
0.312 (+/- 0.005)
0.500 (+ 0.000/- 0.030)
5/8-11 X 0.75
5/8-11
0.312 (+/- 0.005)
0.312 (+/- 0.005)
0.750 (+ 0.000/- 0.030)
5/8-11 X 1
5/8-11
0.312 (+/- 0.005)
0.312 (+/- 0.005)
1.000 (+ 0.000/- 0.030)
5/8-11 X 1.5
5/8-11
0.312 (+/- 0.005)
0.312 (+/- 0.005)
1.500 (+ 0.000/- 0.060)
3/4-10 X 0.25
3/4-10
0.370 (+/- 0.005)
0.185 (+/- 0.005)
0.250 (+ 0.000/- 0.030)
3/8-16 X .625
3/8-16
0.188 (+/- 0.005)
0.188 (+/- 0.005)
0.625 (+ 0.000/- 0.030)
