Slotted Washer Hex Bolt

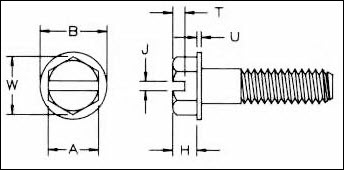

Slotted Washer Hex Bolt Diagrammatic

Description
Thread Size
A
B
H
U
J
T
W
Length
Quote
3/8-16 X 0.5
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
0.500 (+ 0.020/- 0.030)
3/8-16 X 0.75
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
0.750 (+ 0.020/- 0.030)
3/8-16 X 1
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
1.000 (+ 0.020/- 0.030)
3/8-16 X 1.25
3/8
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
1.250 (+ 0.020/- 0.040)
3/8-16 X 1.5
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
1.500 (+ 0.020/- 0.040)
3/8-16 X 2
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
2.000 (+ 0.020/- 0.040)
3/8-16 X 2.5
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
2.500 (+ 0.020/- 0.040)
3/8-16 X 3
3/8-16
0.558 (+/- 0.005)
0.745 (+/- 0.008)
0.282 (+/- 0.005)
0.050 (+/- 0.005)
0.070 (+/- 0.005)
0.149 (+/- 0.005)
0.620 - 0.650
3.000 (+ 0.040/- 0.060)
