Slotted Pan in Polycarbonate Material

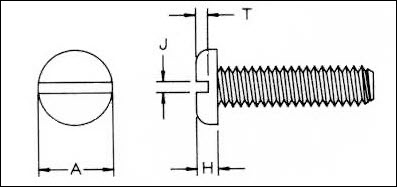

Slotted_Pan_in_Polycarb._Mat Diagrammatic

Description
Thread Size
A
H
J
T
Length
Quote
440 X 0.25
440
0.205 - 0.219
0.058 - 0.068
0.031 - 0.039
0.030 - 0.040
0.250 (+.000/-.020)
440 X 0.281
440
0.205 - 0.219
0.058 - 0.068
0.031 - 0.039
0.030 - 0.040
0.281 (+.000/-.020)
440 X 0.375
440
0.205 - 0.219
0.058 - 0.068
0.031 - 0.039
0.030 - 0.040
0.375 (+.000/-.020)
440 X 0.5
440
0.205 - 0.219
0.058 - 0.068
0.031 - 0.039
0.030 - 0.040
0.500 (+.000/-.020)
632 X 0.25
632
0.256 - 0.270
0.072 - 0.082
0.039 - 0.048
0.037 - 0.050
0.250 (+.000/-.020)
632 X 0.375
632
0.256 - 0.270
0.072 - 0.082
0.039 - 0.048
0.037 - 0.050
0.375 (+.000/-.020)
632 X 0.5
632
0.256 - 0.270
0.072 - 0.082
0.039 - 0.048
0.037 - 0.050
0.500 (+.000/-.020)
632 X 0.625
632
0.256 - 0.270
0.072 - 0.082
0.039 - 0.048
0.037 - 0.050
0.625 (+.000/-.030)
632 X 0.75
632
0.256 - 0.270
0.072 - 0.082
0.039 - 0.048
0.037 - 0.050
0.750 (+.000/-.030)
832 X 0.125
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.125 (+.000/-.020)
832 X 0.25
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.250 (+.000/-.020)
832 X 0.375
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.375 (+.000/-.020)
832 X 0.5
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.500 (+.000/-.020)
832 X 0.625
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.625 (+.000/-.030)
832 X 0.75
832
0.306 - 0.322
0.085 - 0.096
0.045 - 0.054
0.045 - 0.058
0.750 (+.000/-.030)
1032 X 0.25
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
0.250 (+.000/-.020)
1032 X 0.375
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
0.375 (+.000/-.020)
1032 X 0.5
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
0.500 (+.000/-.020)
1032 X 0.625
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
0.625 (+.000/-.030)
1032 X 0.75
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
0.750 (+.000/-.030)
1032 X 1
1032
0.357 - 0.373
0.099 - 0.110
0.050 - 0.060
0.053 - 0.068
1.000 (+.000/-.030)
