Slotted Hex in Polycarbonate Material

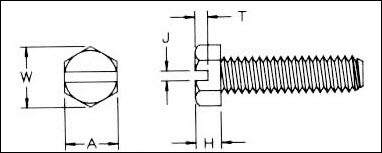

Slotted Hex in Polycarb. Mat Diagrammatic

Description
Thread Size
A
W
H
J
T
Length
Quote
440 X 0.25
440
0.181 - 0.188
.202 Min.
.049 - .060
0.031 - 0.039
0.025 - 0.036
0.250 (+.000/-.020)
440 X 0.281
440
0.181 - 0.188
.202 Min.
0.049 - 0.060
0.031 - 0.039
0.025 - 0.036
0.281 (+.000/-.020)
440 X 0.375
440
0.181 - 0.188
.202 Min.
0.049 - 0.060
0.031 - 0.039
0.025 - 0.036
0.375 (+.000/-.020)
440 X 0.5
440
0.181 - 0.188
.202 Min.
0.049 - 0.060
0.031 - 0.039
0.025 - 0.036
0.500 (+.000/-.020)
632 X 0.25
632
0.244 - 0.250
.272 Min.
0.080 - 0.093
0.039 - 0.048
0.033 - 0.046
0.250 (+.000/-.020)
632 X 0.375
632
0.244 - 0.250
.272 Min.
0.080 - 0.093
0.039 - 0.048
0.033 - 0.046
0.375 (+.000/-.020)
632 X 0.5
632
0.244 - 0.250
.272 Min.
0.080 - 0.093
0.039 - 0.048
0.033 - 0.046
0.500 (+.000/-.020)
632 X 0.625
632
0.244 - 0.250
.272 Min.
0.080 - 0.093
0.039 - 0.048
0.033 - 0.046
0.625 (+.000/-.030)
632 X 0.75
632
0.244 - 0.250
.272 Min.
0.080 - 0.093
0.039 - 0.048
0.033 - 0.046
0.750 (+.000/-.030)
832 X 0.125
832
0.244 - 0.250
.272 Min.
0.093 - 0.110
0.045 - 0.054
0.052 - 0.066
0.125 (+.000/-.020)
832 X 0.25
832
0.244 - 0.250
.272 Min.
0.096 - 0.110
0.045 - 0.054
0.052 - 0.066
0.250 (+.000/-.020)
832 X 0.375
832
0.244 - 0.250
.272 Min.
0.096 - 0.110
0.045 - 0.054
0.052 - 0.066
0.375 (+.000/-.020)
832 X 0.5
832
0.244 - 0.250
.272 Min.
0.096 - 0.110
0.045 - 0.054
0.052 - 0.066
0.500 (+.000/-.020)
832 X 0.625
832
0.244 - 0.250
.272 Min.
0.096 - 0.110
0.045 - 0.054
0.052 - 0.066
0.625 (+.000/-.030)
832 X 0.75
832
0.244 - 0.250
.272 Min.
0.096 - 0.110
0.045 - 0.054
0.052 - 0.066
0.750 (+.000/-.030)
1032 X 0.25
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
0.250 (+.000/-.020)
1032 X 0.375
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
0.375 (+.000/-.020)
1032 X 0.5
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
0.500 (+.000/-.020)
1032 X 0.625
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
0.625 (+.000/-.030)
1032 X 0.75
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
0.750 (+.000/-.030)
1032 X 1
1032
0.305 - 0.312
.340 Min.
0.105 - 0.120
0.050 - 0.060
0.057 - 0.072
1.000 (+.000/-.030)
