Slotted Hex Cap Screw

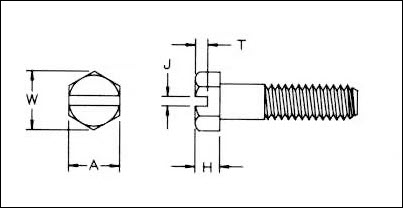

Slotted Hex Cap Screw Diagrammatic

Description
Thread Size
A
W
H
J
T
Length
Quote
1/4-20 X 0.375
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
0.375 (+ 0.020/- 0.030)
1/4-20 X 0.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
1/4-20 X 0.625
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
0.625 (+ 0.020/- 0.030)
1/4-20 X 0.75
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
0.750 (+ 0.020/- 0.030)
1/4-20 X 1
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
1.000 (+ 0.020/- 0.030)
1/4-20 X 1.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
1.250 (+ 0.020/- 0.040)
1/4-20 X 1.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
1.500 (+ 0.020/- 0.040)
1/4-20 X 2
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.000 (+ 0.020/- 0.040)
1/4-20 X 2.125
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.125 (+ 0.020/- 0.040)
1/4-20 X 2.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.250 (+ 0.020/- 0.040)
1/4-20 X 2.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.500 (+ 0.020/- 0.040)
1/4-20 X 3
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
3.000 (+ 0.040/- 0.060)
1/4-20 X 3.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
3.500 (+ 0.040/- 0.060)
1/4-20 X 4
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
4.000 (+ 0.040/- 0.060)
1/4-20 X 4.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
4.500 (+ 0.060/- 0.100)
1/4-20 X 5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
5.000 (+ 0.060/- 0.100)
1/4-20 X 5.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
5.500 (+ 0.060/- 0.100)
1/4-20 X 6
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
6.000 (+ 0.060/- 0.100)
5/16-18 X 0.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
5/16-18 X 0.75
5/16-18
0.484 - 0.500
0.522 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
0.750 (+ 0.020/- 0.030)
5/16-18 X 1
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
1.000 (+ 0.020/- 0.040)
5/16-18 X 1.25
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
1.250 (+ 0.020/- 0.040)
5/16-18 X 1.375
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
1.375 (+ 0.020/- 0.040)
5/16-18 X 1.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
1.500 (+ 0.020/- 0.040)
5/16-18 X 2
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
2.000 (+ 0.020/- 0.040)
5/16-18 X 2
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
2.000 (+ 0.020/- 0.040)
5/16-18 X 2.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
2.500 (+ 0.020/- 0.040)
5/16-18 X 3
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
3.000 (+ 0.040/- 0.060)
5/16-18 X 3.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
3.500 (+ 0.040/- 0.060)
5/16-18 X 4
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
4.000 (+ 0.040/- 0.060)
5/16-18 X 4.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
4.500 (+ 0.060/- 0.100)
5/16-18 X 5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
5.000 (+ 0.060/- 0.100)
5/16-18 X 5.5
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
5.500 (+ 0.060/- 0.100)
5/16-18 X 6
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
6.000 (+ 0.060/- 0.100)
5/16-24 X 0.5
5/16-24
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
3/8-16 X 0.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
3/8-16 X 0.75
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
0.750 (+ 0.020/- 0.030)
3/8-16 X 1
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
1.000 (+ 0.020/- 0.030)
3/8-16 X 1.25
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
1.250 (+ 0.020/- 0.040)
3/8-16 X 1.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
1.500 (+ 0.020/- 0.040)
3/8-16 X 2
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
2.000 (+ 0.020/- 0.040)
3/8-16 X 2.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
2.500 (+ 0.020/- 0.040)
3/8-16 X 3
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
3.000 (+ 0.040/- 0.060)
3/8-16 X 3.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
3.500 (+ 0.040/- 0.060)
3/8-16 X 4
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
4.000 (+ 0.040/- 0.060)
3/8-16 X 4.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
4.500 (+ 0.060/- 0.100)
3/8-16 X 5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
5.000 (+ 0.060/- 0.100)
3/8-16 X 5.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
5.500 (+ 0.060/- 0.100)
3/8-16 X 6
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
6.000 (+ 0.060/- 0.100)
3/8-24 X 0.5
3/8-24
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.090 (+/- 0.005)
0.140 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
1/2-13 X 0.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
1/2-13 X 0.75
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
0.750 (+ 0.020/- 0.030)
1/2-13 X 0.875
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
0.875 (+ 0.020/- 0.030)
1/2-13 X 1
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
1.000 (+ 0.020/- 0.030)
1/2-13 X 1.25
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
1.250 (+ 0.040/- 0.060)
1/2-13 X 1.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
1.500 (+ 0.040/- 0.060)
1/2-13 X 2
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
2.000 (+ 0.040/- 0.060)
1/2-13 X 2.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
2.500 (+ 0.040/- 0.060)
1/2-13 X 3
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
3.000 (+ 0.060/- 0.080)
1/2-13 X 3.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
3.500 (+ 0.060/- 0.080)
1/2-13 X 4
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
4.000 (+ 0.060/- 0.080)
1/2-13 X 4.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
4.500 (+ 0.080/- 0.100)
1/2-13 X 5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
5.000 (+ 0.080/- 0.100)
1/2-13 X 5.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
5.500 (+ 0.080/- 0.100)
1/2-13 X 6
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.075 (+/- 0.005)
0.163 (+/- 0.005)
6.000 (+ 0.080/- 0.100)
5/8-11 X 0.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
0.500 (+ 0.020/- 0.030)
5/8-11 X 0.75
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
0.750 (+ 0.020/- 0.030)
5/8-11 X 1
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
1.000 (+ 0.020/- 0.030)
5/8-11 X 1.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
1.500 (+ 0.040/- 0.060)
5/8-11 X 2
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
2.000 (+ 0.040/- 0.060)
5/8-11 X 2.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
2.500 (+ 0.060/- 0.080)
5/8-11 X 3
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
3.000 (+ 0.080/- 0.100)
5/8-11 X 3.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
3.500 (+ 0.080/- 0.100)
5/8-11 X 4
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
4.000 (+ 0.080/- 0.100)
5/8-11 X 4
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
4.000 (+ 0.080/- 0.100)
5/8-11 X 4.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
4.500 (+/- 0.100)
5/8-11 X 5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
5.000 (+/- 0.100)
5/8-11 X 5.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
5.500 (+/- 0.100)
5/8-11 X 6
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.110 (+/- 0.005)
0.170 (+/- 0.005)
6.000 (+/- 0.100)
5/16-18 X 1.75
5/16-18
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.080 (+/- 0.005)
0.110 (+/- 0.005)
1.750 (+ 0.020/- 0.040)
1/4-20 X 0.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
0.250 (+ 0.020/- 0.030)
1/4-20 X 2-3/4
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.750 (+ 0.040/- 0.060)
1/4-20 X 2-3/4
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.070 (+/- 0.005)
0.090 (+/- 0.005)
2.750 (+ 0.040/- 0.060)
