Slotted Binder Machine Screws

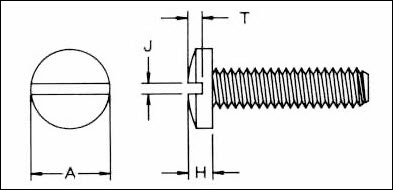

Slotted Binder Machine Screws Diagrammatic

Description
Thread Size
A
H
J
T
Length
Quote
256 X 0.093
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.093 (+ 0.000/- 0.020)
256 X 0.125
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.125 (+ 0.000/- 0.020)
256 X 0.156
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.156 (+ 0.000/- 0.020)
256 X 0.187
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.187 (+ 0.000/- 0.020)
256 X 0.25
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.250 (+ 0.000/- 0.020)
256 X 0.281
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.281 (+ 0.000/- 0.020)
256 X 0.312
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.312 (+ 0.000/- 0.020)
256 X 0.375
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.375 (+ 0.000/- 0.020)
256 X 0.391
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.390 (+ 0.000/- 0.020)
256 X 0.437
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.437 (+ 0.000/- 0.020)
256 X 0.5
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.500 (+ 0.000/- 0.020)
256 X 0.562
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.562 (+ 0.000/- 0.030)
256 X 0.625
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.625 (+ 0.000/- 0.030)
256 X 0.75
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.750 (+ 0.000/- 0.030)
256 X 0.875
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.875 (+ 0.000/- 0.030)
256 X 1
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
1.000 (+ 0.000/- 0.030)
256 X 1.125
256
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
1.125 (+ 0.000/- 0.060)
264 X 0.187
264
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.187 (+ 0.000/- 0.020)
264 X 0.375
264
0.171 - 0.181
0.043 - 0.050
0.023 - 0.031
0.020 - 0.030
0.375 (+ 0.000/- 0.020)
436 X 0.5
436
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.500 (+ 0.000/- 0.020)
440 X 0.093
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.093 (+ 0.000/- 0.020)
440 X 0.125
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.125 (+ 0.000/- 0.020)
440 X 0.141
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.140 (+ 0.000/- 0.020)
440 X 0.187
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.187 (+ 0.000/- 0.020)
440 X 0.25
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.250 (+ 0.000/- 0.020)
440 X 0.281
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.281 (+ 0.000/- 0.020)
440 X 0.312
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.312 (+ 0.000/- 0.020)
440 X 0.375
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.375 (+ 0.000/- 0.020)
440 X 0.437
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.437 (+ 0.000/- 0.020)
440 X 0.5
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.500 (+ 0.000/- 0.020)
440 X 0.562
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.562 (+ 0.000/- 0.030)
440 X 0.625
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.625 (+ 0.000/- 0.030)
440 X 0.687
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.687 (+ 0.000/- 0.030)
440 X 0.75
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.750 (+ 0.000/- 0.030)
440 X 0.875
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.875 (+ 0.000/- 0.030)
440 X 1
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.000 (+ 0.000/- 0.030)
440 X 1.125
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.125 (+ 0.000/- 0.060)
440 X 1.187
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.187 (+ 0.000/- 0.060)
440 X 1.25
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.250 (+ 0.000/- 0.060)
440 X 1.375
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.375 (+ 0.000/- 0.060)
440 X 1.5
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.500 (+ 0.000/- 0.060)
440 X 1.625
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.625 (+ 0.000/- 0.060)
440 X 1.75
440
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
1.750 (+ 0.000/- 0.060)
448 X 0.25
448
0.223 - 0.235
0.061 - 0.068
0.031 - 0.039
0.030 - 0.042
0.250 (+ 0.000/- 0.020)
632 X 0.093
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.093 (+ 0.000/- 0.020)
632 X 0.125
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.125 (+ 0.000/- 0.020)
632 X 0.156
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.156 (+ 0.000/- 0.020)
632 X 0.187
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.187 (+ 0.000/- 0.020)
632 X 0.25
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.250 (+ 0.000/- 0.020)
632 X 0.312
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.048 - 0.053
0.312 (+ 0.000/- 0.020)
632 X 0.375
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.375 (+ 0.000/- 0.020)
632 X 0.437
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.437 (+ 0.000/- 0.020)
632 X 0.5
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.500 (+ 0.000/- 0.020)
632 X 0.562
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.562 (+ 0.000/- 0.030)
632 X 0.625
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.625 (+ 0.000/- 0.030)
632 X 0.687
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.687 (+ 0.000/- 0.030)
632 X 0.75
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.750 (+ 0.000/- 0.030)
632 X 0.875
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.875 (+ 0.000/- 0.030)
632 X 1
632
0.275 - 0.290
0.045 - 0.087
0.039 - 0.048
0.040 - 0.053
1.000 (+ 0.000/- 0.030)
632 X 1.125
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.125 (+ 0.000/- 0.060)
632 X 1.25
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.250 (+ 0.000/- 0.060)
632 X 1.5
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.500 (+ 0.000/- 0.060)
632 X 1.625
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.087
0.040 - 0.053
1.625 (+ 0.000/- 0.060)
632 X 1.75
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.750 (+ 0.000/- 0.060)
632 X 1.875
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.875 (+ 0.000/- 0.060)
632 X 2
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
2.000 (+ 0.000/- 0.060)
632 X 2.25
632
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
2.250 (+ 0.000/- 0.090)
640 X 0.25
640
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.250 (+ 0.000/- 0.020)
640 X 0.375
640
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.375 (+ 0.000/- 0.020)
640 X 0.75
640
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
0.750 (+ 0.000/- 0.030)
640 X 1
640
0.275 - 0.290
0.078 - 0.087
0.039 - 0.048
0.040 - 0.053
1.000 (+ 0.000/- 0.030)
832 X 0.125
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.125 (+ 0.000/- 0.020)
832 X 0.187
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.187 (+ 0.000/- 0.020)
832 X 0.25
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.250 (+ 0.000/- 0.020)
832 X 0.281
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.281 (+ 0.000/- 0.020)
832 X 0.312
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.312 (+ 0.000/- 0.020)
832 X 0.375
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.375 (+ 0.000/- 0.020)
832 X 0.437
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.437 (+ 0.000/- 0.020)
832 X 0.5
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.500 (+ 0.000/- 0.020)
832 X 0.625
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.625 (+ 0.000/- 0.030)
832 X 0.75
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.750 (+ 0.000/- 0.030)
832 X 0.875
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
0.875 (+ 0.000/- 0.030)
832 X 1
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.000 (+ 0.000/- 0.030)
832 X 1.125
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.125 (+ 0.000/- 0.060)
832 X 1.25
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.250 (+ 0.000/- 0.060)
832 X 1.375
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.375 (+ 0.000/- 0.060)
832 X 1.5
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.500 (+ 0.000/- 0.060)
832 X 1.75
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.750 (+ 0.000/- 0.060)
832 X 1.875
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
1.875 (+ 0.000/- 0.060)
832 X 2
832
0.326 - 0.344
0.095 - 0.105
0.045 - 0.054
0.050 - 0.065
2.000 (+ 0.000/- 0.060)
1024 X 0.125
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.125 (+ 0.000/- 0.020)
1024 X 0.187
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.187 (+ 0.000/- 0.020)
1024 X 0.25
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.250 (+ 0.000/- 0.020)
1024 X 0.312
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.312 (+ 0.000/- 0.020)
1024 X 0.375
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.375 (+ 0.000/- 0.020)
1024 X 0.5
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.500 (+ 0.000/- 0.020)
1024 X 0.625
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.625 (+ 0.000/- 0.030)
1024 X 0.75
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.750 (+ 0.000/- 0.030)
1024 X 1
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.000 (+ 0.000/- 0.030)
1024 X 1.25
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.250 (+ 0.000/- 0.060)
1024 X 1.5
1024
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.500 (+ 0.000/- 0.060)
1032 X 0.125
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.125 (+ 0.000/- 0.020)
1032 X 0.187
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.187 (+ 0.000/- 0.020)
1032 X 0.25
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.250 (+ 0.000/- 0.020)
1032 X 0.312
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.312 (+ 0.000/- 0.020)
1032 X 0.375
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.375 (+ 0.000/- 0.020)
1032 X 0.437
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.437 (+ 0.000/- 0.020)
1032 X 0.5
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.500 (+ 0.000/- 0.020)
1032 X 0.625
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.625 (+ 0.000/- 0.030)
1032 X 0.75
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.750 (+ 0.000/- 0.030)
1032 X 0.812
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.812 (+ 0.000/- 0.030)
1032 X 0.875
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
0.875 (+ 0.000/- 0.030)
1032 X 1
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.000 (+ 0.000/- 0.030)
1032 X 1.062
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.062 (+ 0.000/- 0.030)
1032 X 1.25
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.250 (+ 0.000/- 0.060)
1032 X 1.5
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.500 (+ 0.000/- 0.060)
1032 X 1.75
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
1.750 (+ 0.000/- 0.060)
1032 X 2
1032
0.379 - 0.399
0.112 - 0.123
0.050 - 0.060
0.060 - 0.077
2.000 (+ 0.000/- 0.060)
1/4-20 X 0.25
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.250 (+ 0.000/- 0.030)
1/4-20 X 0.312
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.312 (+ 0.000/- 0.030)
1/4-20 X 0.375
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.375 (+ 0.000/- 0.030)
1/4-20 X 0.5
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.500 (+ 0.000/- 0.030)
1/4-20 X 0.625
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.625 (+ 0.000/- 0.030)
1/4-20 X 0.75
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.750 (+ 0.000/- 0.030)
1/4-20 X 0.875
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.875 (+ 0.000/- 0.030)
1/4-20 X 1
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
1.000 (+ 0.000/- 0.030)
1/4-20 X 1.25
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
1.250 (+ 0.000/- 0.060)
1/4-20 X 1.5
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
1.500 (+ 0.000/- 0.060)
1/4-20 X 1.75
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
1.750 (+ 0.000/- 0.060)
1/4-20 X 2
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
2.000 (+ 0.000/- 0.060)
1/4-20 X 2.5
1/4-20
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
2.500 (+ 0.000/- 0.090)
1/4-28 X 0.187
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.187 (+ 0.000/- 0.030)
1/4-28 X 0.25
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.250 (+ 0.000/- 0.030)
1/4-28 X 0.375
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.375 (+ 0.000/- 0.030)
1/4-28 X 0.625
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.625 (+ 0.000/- 0.030)
1/4-28 X 0.75
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
0.750 (+ 0.000/- 0.030)
1/4-28 X 1
1/4-28
0.498 - 0.525
0.152 - 0.165
0.064 - 0.075
0.084 - 0.105
1.000 (+ 0.000/- 0.030)
0-80 X 1/4
0-80
0.119 - 0.126
0.026 - 0.032
0.016 - 0.023
0.009 - 0.018
0.250 (+ 0.000/- 0.020)
