Polycarbonate Slt Fill Machine Screw

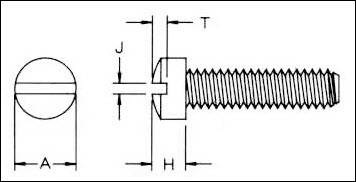

Polycarb Slt Fill Mach Scr Diagrammatic

Description
Thread Size
A
H
J
T
Length
Quote
440 X 0.25
440
0.166 - 0.183
0.088 - 0.107
0.031 - 0.039
0.035 - 0.048
0.250 (+0/-.020)
440 X 0.281
440
0.166 - 0.183
0.088 - 0.107
0.031 - 0.039
0.034 - 0.048
0.281 (+0/-.020)
440 X 0.375
440
0.166 - 0.183
0.088 - 0.107
0.031 - 0.039
0.035 - 0.048
0.375 (+0/-.020)
440 X 0.5
440
0.166 - 0.183
0.088 - 0.107
0.031 - 0.039
0.035 - 0.048
0.500 (+0/-.020)
632 X 0.25
632
0.208 - 0.226
0.111 - 0.132
0.039 - 0.048
0.045 - 0.060
0.250 (+0/-.020)
632 X 0.375
632
0.208 - 0.226
0.111 - 0.132
0.039 - 0.048
0.045 - 0.060
0.375 (+0/-.020)
632 X 0.5
632
0.208 - 0.226
0.111 - 0.132
0.039 - 0.048
0.045 - 0.060
0.500 (+0/-.020)
632 X 0.625
632
0.208 - 0.226
0.111 - 0.132
0.039 - 0.048
0.045 - 0.060
0.625 (+0/-.030)
632 X 0.75
632
0.208 - 0.226
0.111 - 0.132
0.039 - 0.048
0.045 - 0.060
0.750 (+0/-.030)
832 X 0.125
832
0.250 - 0.270
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.125 (+0/-.020)
832 X 0.25
832
0.250 - 0.270
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.250 (+0/-.020)
832 X 0.375
832
0.250 - 0.270
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.375 (+0/-.020)
832 X 0.5
832
0.250 - 0.270
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.500 (+0/-.020)
832 X 0.625
832
0.250 - 0.027
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.625 (+0/-.030)
832 X 0.75
832
0.250 - 0.270
0.133 - 0.156
0.045 - 0.054
0.054 - 0.071
0.750 (+0/-.030)
1032 X 0.25
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
0.064 - 0.083
0.250 (+0/-.020)
1032 X 0.375
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
0.064 - 0.083
0.375 (+0/-.020)
1032 X 0.5
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
0.064 - 0.083
0.500 (+0/-.020)
1032 X 0.625
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
0.064 - 0.083
0.625 (+0/-.030)
1032 X 0.75
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
0.064 - 0.083
0.750 (+0/-.030)
1032 X 1
1032
0.292 - 0.313
0.156 - 0.180
0.050 - 0.060
.064 - .083
1.000 (+0/-.030)
