Phillips Pan in Polycarb. Mat

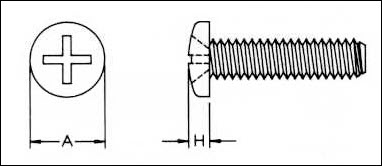

Phillips Pan in Polycarb Mat Diagrammatic

Description
Thread Size
A
H
Length
Quote
440 X 0.25
440
0.205 - 0.219
0.070 - 0.080
0.250 (+0/-.020)
440 X 0.281
440
0.205 - 0.219
0.070 - 0.080
0.281 (+0/-.020)
440 X 0.375
440
0.205 - 0.219
0.070 - 0.080
0.375 (+0/-.020)
440 X 0.5
440
0.205 - 0.219
0.070 - 0.080
0.500 (+0/-.020)
632 X 0.25
632
0.256 - 0.270
0.087 - 0.097
0.250 (+0/-.020)
632 X 0.375
632
0.256 - 0.270
0.087 - 0.097
0.375 (+0/-.020)
632 X 0.5
632
0.256 - 0.270
0.087 - 0.097
0.500 (+0/-.020)
632 X 0.625
632
0.256 - 0.270
0.087 - 0.097
0.625 (+0/-.030)
632 X 0.75
632
0.256 - 0.270
0.087 - 0.097
0.750 (+0/-.030)
832 X 0.125
832
0.306 - 0.322
0.105 - 0.115
0.125 (+0/-.020)
832 X 0.25
832
0.306 - 0.322
0.105 - 0.115
0.250 (+0/-.020)
832 X 0.375
832
0.306 - 0.322
0.105 - 0.115
0.375 (+0/-.020)
832 X 0.5
832
0.306 - 0.322
0.105 - 0.115
0.500 (+0/-.020)
832 X 0.625
832
0.306 - 0.322
0.105 - 0.115
0.625 (+0/-.030)
832 X 0.75
832
0.306 - 0.322
0.105 - 0.115
0.750 (+0/-.030)
1032 X 0.25
1032
0.357 - 0.373
0.122 - 0.133
0.250 (+0/-.020)
1032 X 0.375
1032
0.357 - 0.373
0.122 - 0.133
0.375 (+0/-.020)
1032 X 0.5
1032
0.357 - 0.373
0.122 - 0.133
0.500 (+0/-.020)
1032 X 0.625
1032
0.357 - 0.373
0.122 - 0.133
0.625 (+0/-.030)
1032 X 0.75
1032
0.357 - 0.373
0.122 - 0.133
0.750 (+0/-.030)
1032 X 1
1032
0.357 - 0.373
0.122 - 0.133
1.000 (+0/-.030)
256 X 1/2
256.000
0.155 - 0.167
0.053 - 0.062
0.500 (+ 0.000/- 0.020)
