Pan Slt Metric Machine Screw

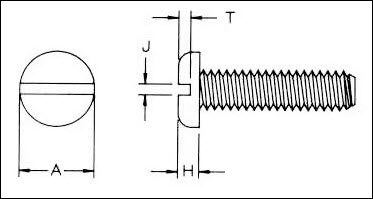

Pan Slt Metric Machine Screw Diagrammatic

Description
Thread Size
A
H
J
T
Length
Quote
M2 X 4
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
4
M2 X 5
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
5
M2 X 6
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
6
M2 X 8
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
8
M2 X 10
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
10
M2 X 12
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
12
M2 X 16
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
16
M2 X 20
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
20
M2 X 25
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
25
M2.5 X 4
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
4
M2.5 X 5
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
5
M2.5 X 6
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
6
M2.5 X 8
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
8
M2.5 X 10
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
10
M2.5 X 12
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
12
M2.5 X 16
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
16
M2.5 X 20
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
20
M2.5 X 25
M2.5 X 0.45
4.7 - 5.0
1.3 - 1.5
0.6 - 0.8
0.6 Min.
25
M3 X 4
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
4
M3 X 5
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
5
M3 X 6
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
6
M3 X 8
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
8
M3 X 10
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
10
M3 X 12
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
12
M3 X 16
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
16
M3 X 20
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
20
M3 X 25
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
25
M3 X 30
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
30
M3 X 35
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
35
M3 X 42
M3 X 0.50
5.3 - 5.6
1.6 - 1.8
0.8 - 1.0
0.7 Min.
42
M3.5 X 5
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
5
M3.5 X 6
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
6
M3.5 X 7
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
7
M3.5 X 8
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
8
M3.5 X 10
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
10
M3.5 X 12
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
12
M3.5 X 16
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
16
M3.5 X 20
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
20
M3.5 X 25
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
25
M3.5 X 35
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
35
M3.5 X 42
M3.5 X 0.60
6.6 - 7.0
1.9 - 2.1
1.0 - 1.2
0.8 Min.
42
M4 X 3
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
3
M4 X 6
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
6
M4 X 8
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
8
M4 X 10
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
10
M4 X 12
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
12
M4 X 16
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
16
M4 X 20
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
20
M4 X 25
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
25
M4 X 30
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
30
M4 X 35
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
35
M4 X 40
M4 X 0.70
7.6 - 8.0
2.2 - 2.4
1.2 - 1.5
1.0 Min.
40
M5 X 6
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
6
M5 X 8
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
8
M5 X 10
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
10
M5 X 12
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
12
M5 X 15
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
15
M5 X 16
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
16
M5 X 20
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
20
M5 X 25
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
25
M5 X 30
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
30
M5 X 35
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
35
M5 X 40
M5 X 0.80
9.1 - 9.5
2.7 - 3.0
1.2 - 1.5
1.2 Min.
40
M6 X 5
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
5
M6 X 8
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
8
M6 X 10
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
10
M6 X 12
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
12
M6 X 16
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
16
M6 X 20
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
20
M6 X 22
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
22
M6 X 25
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
25
M6 X 30
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
30
M6 X 35
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
35
M6 X 40
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
40
M6 X 45
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
45
M6 X 50
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
50
M6 X 60
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
60
M6 X 70
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
70
M6 X 75
M6 X 1.00
11.5 - 12.0
3.3 - 3.6
1.6 - 1.9
1.4 Min.
75
M8 X 10
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
10
M8 X 16
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
16
M8 X 20
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
20
M8 X 25
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
25
M8 X 30
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
30
M8 X 35
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
35
M8 X 50
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
50
M8 X 70
M8 X 1.25
15.5 - 16.0
4.5 - 4.8
2.0 - 2.3
1.9 Min.
70
M10 X 13
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
13
M10 X 16
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
16
M10 X 19
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
19
M10 X 20
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
20
M10 X 25
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
25
M10 X 30
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
30
M10 X 35
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
35
M10 X 50
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
50
M10 X 60
M10 X 1.50
19.4 - 20.0
5.7 - 6.0
2.5 - 2.8
2.4 Min.
60
M2 X 3
M2 X 0.40
3.7 - 4.0
1.1 - 1.3
0.5 - 0.7
0.5 Min.
3
