Hex Bolts

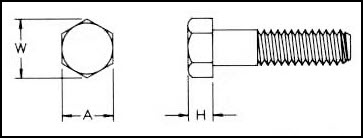

Hex Bolts Diagrammatic



Description
Thread Size
A
W
H
Length
Quote
1/4-20 X 0.375
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.375 (+ 0.020/- 0.030)
1/4-20 X 0.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.500 (+ 0.020/- 0.030)
1/4-20 X 0.625
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.625 (+ 0.020/- 0.030)
1/4-20 X 0.75
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.750 (+ 0.020/- 0.030)
1/4-20 X 1
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
1.000 (+ 0.020/- 0.030)
1/4-20 X 1.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
1.250 (+ 0.020/- 0.040)
1/4-20 X 1.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
1.500 (+ 0.020/- 0.040)
1/4-20 X 2
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
2.000 (+ 0.020/- 0.040)
1/4-20 X 2.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
2.250 (+ 0.020/- 0.040)
1/4-20 X 2.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
2.500 (+ 0.020/- 0.040)
1/4-20 X 2.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
2.500 (+ 0.020/- 0.040)
1/4-20 X 2.75
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
2.750 (+ 0.040/- 0.060)
1/4-20 X 3
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
3.000 (+ 0.040/- 0.060)
1/4-20 X 3.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
3.500 (+ 0.040/- 0.060)
1/4-20 X 4
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
4.000 (+ 0.040/- 0.060)
1/4-20 X 4.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
4.500 (+ 0.060/- 0.100)
1/4-20 X 5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
5.000 (+ 0.060/- 0.100)
1/4-20 X 5.5
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
5.500 (+ 0.060/- 0.100)
1/4-20 X 6
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
6.000 (+ 0.060/- 0.100)
5/16-18 X 0.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.500 (+ 0.020/- 0.030)
5/16-18 X 0.75
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.750 (+ 0.020/- 0.030)
5/16-18 X 1
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.000 (+ 0.020/- 0.030)
5/16-18 X 1.25
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.250 (+ 0.020/- 0.040)
5/16-18 X 1.375
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.375 (+ 0.020/- 0.040)
5/16-18 X 1.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.500 (+ 0.020/- 0.040)
5/16-18 X 2
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
2.000 (+ 0.020/- 0.040)
5/16-18 X 2.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
2.500 (+ 0.020/- 0.040)
5/16-18 X 3
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
3.000 (+ 0.040/- 0.060)
5/16-18 X 3.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
3.500 (+ 0.040/- 0.060)
5/16-18 X 4
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
4.000 (+ 0.040/- 0.060)
5/16-18 X 4.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
4.500 (+ 0.060/- 0.100)
5/16-18 X 5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
5.000 (+ 0.060/- 0.100)
5/16-18 X 5.5
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
5.500 (+ 0.060/- 0.100)
5/16-18 X 6
5/16
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
6.000 (+ 0.060/- 0.100)
5/16-24 X 0.5
5/16-24
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
0.500 (+ 0.020/- 0.030)
5/16-24 X 1.5
5/16-24
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.500 (+ 0.020/- 0.040)
3/8-16 X 0.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.500 (+ 0.020/- 0.030)
3/8-16 X 0.75
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.750 (+ 0.020/- 0.030)
3/8-16 X 1
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
1.000 (+ 0.020/- 0.030)
3/8-16 X 1.25
3/8-16
0.544 - 0.562
0.620 - 0.650
0.266 - 0.268
1.250 (+ 0.020/- 0.040)
3/8-16 X 1.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
1.500 (+ 0.020/- 0.040)
3/8-16 X 2
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
2.000 (+ 0.020/- 0.040)
3/8-16 X 2
3/8
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
2.000 (+ 0.020/- 0.040)
3/8-16 X 2.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
2.500 (+ 0.020/- 0.040)
3/8-16 X 3
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
3.000 (+ 0.040/- 0.060)
3/8-16 X 3.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
3.500 (+ 0.040/- 0.060)
3/8-16 X 4
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
4.000 (+ 0.040/- 0.060)
3/8-16 X 4.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
4.500 (+ 0.060/- 0.100)
3/8-16 X 5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
5.000 (+ 0.060/- 0.100)
3/8-16 X 5.5
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
5.500 (+ 0.060/- 0.100)
3/8-16 X 6
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
6.000 (+ 0.060/- 0.100)
3/8-24 X 0.5
3/8-24
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
0.500 (+ 0.020/- 0.030)
3/8-24 X 1.5
3/8-24
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
1.500 (+ 0.020/- 0.040)
1/2-13 X 0.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.602 - 0.364
0.500 (+ 0.020/- 0.030)
1/2-13 X 0.75
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.750 (+ 0.020/- 0.030)
1/2-13 X 0.875
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
0.875 (+ 0.020/- 0.030)
1/2-13 X 1
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
1.000 (+ 0.020/- 0.030)
1/2-13 X 1.25
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
1.250 (+ 0.040/- 0.060)
1/2-13 X 1.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
1.500 (+ 0.040/- 0.060)
1/2-13 X 1.75
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
1.750 (+ 0.040/- 0.060)
1/2-13 X 2
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
2.000 (+ 0.040/- 0.060)
1/2-13 X 2.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
2.500 (+ 0.040/- 0.060)
1/2-13 X 3
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
3.000 (+ 0.060/- 0.080)
1/2-13 X 3.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
3.500 (+ 0.060/- 0.080)
1/2-13 X 4
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
4.000 (+ 0.060/- 0.080)
1/2-13 X 4.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
4.500 (+ 0.080/- 0.100)
1/2-13 X 5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
5.000 (+ 0.080/- 0.100)
1/2-13 X 5.5
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
5.500 (+ 0.080/- 0.100)
1/2-13 X 6
1/2-13
0.725 - 0.750
0.826 - 0.866
0.302 - 0.364
6.000 (+ 0.080/- 0.100)
5/8-11 X 0.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.500 (+ 0.020/- 0.030)
5/8-11 X 0.75
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
0.750 (+ 0.020/- 0.030)
5/8-11 X 1
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
1.000 (+ 0.020/- 0.030)
5/8-11 X 1.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
1.500 (+ 0.060/- 0.080)
5/8-11 X 2
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
2.000 (+ 0.060/- 0.080)
5/8-11 X 2.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
2.500 (+ 0.060/- 0.080)
5/8-11 X 3
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
3.000 (+ 0.080/- 0.100)
5/8-11 X 3.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
3.500 (+ 0.080/- 0.100)
5/8-11 X 4
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
4.000 (+ 0.080/- 0.100)
5/8-11 X 4
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
4.000 (+ 0.080/- 0.100)
5/8-11 X 4.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
4.500 (+/- 0.100)
5/8-11 X 5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
5.000 (+/- 0.100)
5/8-11 X 5.5
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
5.500 (+/- 0.100)
5/8-11 X 6
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
6.000 (+/- 0.100)
3/4-10 X 0.75
3/4-10
1.088 - 1.125
1.240 - 1.299
0.455 - 0.524
0.750 (+ 0.020/- 0.030)
3/4-10 X 4
3/4-10
1.088 - 1.125
1.240 - 1.299
0.455 - 0.524
4.000 (+ 0.060/- 0.080)
3/4-10 X 5.5
3/4-10
1.088 - 1.125
1.240 - 1.299
0.455 - 0.524
5.500 (+/- 0.100)
7/8-9 X 0.75
7/8-9
1.269 - 1.312
1.447 - 1.516
0.531 - 0.604
0.750
7/8-9 X 4.5
7/8-9
1.269 - 1.312
1.447 - 1.516
0.531 - 0.604
4.500 (+ 0.120/- 0.160)
1/4-20 X 0.25
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
0.250 (+ 0.020/- 0.030)
1/4-20 X 1.75
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
1.750 (+ 0.020/- 0.040)
3/8-24 X 1.5
3/8-24
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
1.500 (+ 0.020/- 0.040)
5/16-24 X 1.5
5/16-24
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.500 (+ 0.020/- 0.040)
1/4-20 X 1.65 (Fully Threaded)
1/4-20 (Fully Threaded)
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
1.656 (+ 0.020/- 0.040)
5/16-24 X 1.00
5/16-24
0.484 - 0.500
0.552 - 0.577
0.195 - 0.235
1.000 (+ 0.020/- 0.040)
1/4-20 X 3
1/4-20
0.425 - 0.438
0.484 - 0.505
0.150 - 0.188
3.000 (+ 0.040/- 0.060)
5/8-11 X 3
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
3.000 (+ 0.080/- 0.100)
5/8-11 X 10
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
10.000 (+ 0.140/- 0.180)
5/8-11 x 12
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
12.000 (+ 0.140/- 0.180)
5/8-11 x 6.625
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
6.625 (+ 0.140/- 0.180)
5/8-11 x 7
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
7.000 (+ 0.140/- 0.180)
5/8-11 x 8
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
8.000 (+ 0.140/- 0.180)
5/8-11 x 9
5/8-11
0.906 - 0.938
1.033 - 1.083
0.378 - 0.444
9.000 (+ 0.140/- 0.180)
3/8-16 x 1 1/2
3/8-16
0.544 - 0.562
0.620 - 0.650
0.226 - 0.268
1.500 (+ 0.020/- 0.040)
