Fillister Phillips Machine Screw

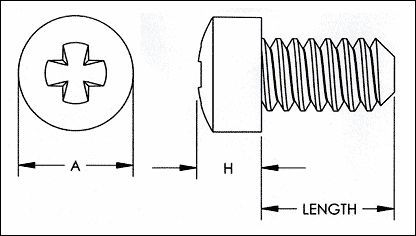

Fillister Phillips Machine Screw Diagrammatic

Description
Thread Size
A
H
Length
Quote
632 X 0.094
632
0.208 - 0.226
0.111 - 0.132
0.093 (+ 0.000/- 0.020)
632 X 0.125
632
0.208 - 0.226
0.111 - 0.132
0.125 (+ 0.000/- 0.020)
632 X 0.156
632
0.208 - 0.226
0.111 - 0.132
0.156 (+ 0.000/- 0.020)
632 X 0.187
632
0.208 - 0.226
0.111 - 0.132
0.187 (+ 0.000/- 0.020)
632 X 0.25
632
0.208 - 0.226
0.111 - 0.132
0.250 (+ 0.000/- 0.020)
632 X 0.312
632
0.208 - 0.226
0.111 - 0.132
0.312 (+ 0.000/- 0.020)
632 X 0.375
632
0.208 - 0.226
0.111 - 0.132
0.375 (+ 0.000/- 0.020)
632 X 0.437
632
0.208 - 0.226
0.111 - 0.132
0.437 (+ 0.000/- 0.020)
632 X 0.5
632
0.208 - 0.226
0.111 - 0.132
0.500 (+ 0.000/- 0.020)
632 X 0.562
632
0.208 - 0.226
0.111 - 0.132
0.562 (+ 0.000/- 0.030)
632 X 0.625
632
0.208 - 0.226
0.111 - 0.132
0.625 (+ 0.000/- 0.030)
632 X 0.687
632
0.208 - 0.226
0.111 - 0.132
0.687 (+ 0.000/- 0.030)
632 X 0.75
632
0.208 - 0.226
0.111 - 0.132
0.750 (+ 0.000/- 0.030)
632 X 0.875
632
0.208 - 0.226
0.111 - 0.132
0.875 (+ 0.000/- 0.030)
632 X 1
632
0.208 - 0.226
0.111 - 0.132
1.000 (+ 0.000/- 0.030)
632 X 1.125
632
0.208 - 0.226
0.111 - 0.132
1.125 (+ 0.000/- 0.060)
632 X 1.25
632
0.208 - 0.226
0.111 - 0.132
1.250 (+ 0.000/- 0.060)
632 X 1.5
632
0.208 - 0.226
0.111 - 0.132
1.500 (+ 0.000/- 0.060)
632 X 1.875
632
0.208 - 0.226
0.111 - 0.132
1.875 (+ 0.000/- 0.060)
632 X 2
632
0.208 - 0.226
0.111 - 0.132
2.000 (+ 0.000/- 0.060)
632 X 2.25
632
0.208 - 0.226
0.111 - 0.132
2.250 (+ 0.000/- 0.090)
632 X 1.625
632
0.208 - 0.226
0.111 - 0.132
1.625 (+ 0.000/- 0.060)
632 X 1.75
632
0.208 - 0.226
0.111 - 0.132
1.750 (+ 0.000/- 0.060)
640 X 0.25
640
0.208 - 0.226
0.111 - 0.132
0.250 (+ 0.000/- 0.020)
640 X 0.375
640
0.208 - 0.226
0.111 - 0.132
0.375 (+ 0.000/- 0.020)
640 X 0.75
640
0.208 - 0.226
0.111 - 0.132
0.750 (+ 0.000/- 0.030)
640 X 1
640
0.208 - 0.226
0.111 - 0.132
1.000 (+ 0.000/- 0.030)
832 X 0.125
832
0.250 - 0.270
0.133 - 0.156
0.125 (+ 0.000/- 0.020)
832 X 0.187
832
0.250 - 0.270
0.133 - 0.156
0.187 (+ 0.000/- 0.020)
832 X 0.25
832
0.250 - 0.270
0.133 - 0.156
0.250 (+ 0.000/- 0.020)
832 X 0.281
832
0.250 - 0.270
0.133 - 0.156
0.281 (+ 0.000/- 0.020)
832 X 0.312
832
0.250 - 0.270
0.133 - 0.156
0.312 (+ 0.000/- 0.020)
832 X 0.375
832
0.250 - 0.270
0.133 - 0.156
0.375 (+ 0.000/- 0.020)
832 X 0.437
832
0.250 - 0.270
0.133 - 0.156
0.437 (+ 0.000/- 0.020)
832 X 0.5
832
0.250 - 0.270
0.133 - 0.156
0.500 (+ 0.000/- 0.020)
832 X 0.625
832
0.250 - 0.270
0.133 - 0.156
0.625 (+ 0.000/- 0.030)
832 X 0.75
832
0.250 - 0.270
0.133 - 0.156
0.750 (+ 0.000/- 0.030)
832 X 0.875
832
0.250 - 0.270
0.133 - 0.156
0.875 (+ 0.000/- 0.030)
832 X 1
832
0.250 - 0.270
0.133 - 0.156
1.000 (+ 0.000/- 0.030)
832 X 1.125
832
0.250 - 0.270
0.133 - 0.156
1.125 (+ 0.000/- 0.060)
832 X 1.25
832
0.250 - 0.270
0.133 - 0.156
1.250 (+ 0.000/- 0.060)
832 X 1.375
832
0.250 - 0.270
0.133 - 0.156
1.375 (+ 0.000/- 0.060)
832 X 1.5
832
0.250 - 0.270
0.133 - 0.156
1.500 (+ 0.000/- 0.060)
832 X 1.75
832
0.250 - 0.270
0.133 - 0.156
1.750 (+ 0.000/- 0.060)
832 X 1.875
832
0.250 - 0.270
0.133 - 0.156
1.875 (+ 0.000/- 0.060)
832 X 2
832
0.250 - 0.270
0.133 - 0.156
2.000 (+ 0.000/- 0.060)
1024 X 0.125
1024
0.292 - 0.313
0.156 - 0.180
0.125 (+ 0.000/- 0.020)
1024 X 0.187
1024
0.292 - 0.313
0.156 - 0.180
0.187 (+ 0.000/- 0.020)
1024 X 0.25
1024
0.292 - 0.313
0.156 - 0.180
0.250 (+ 0.000/- 0.020)
1024 X 0.312
1024
0.292 - 0.313
0.156 - 0.180
0.312 (+ 0.000/- 0.020)
1024 X 0.375
1024
0.292 - 0.313
0.156 - 0.180
0.375 (+ 0.000/- 0.020)
1024 X 0.5
1024
0.292 - 0.313
0.156 - 0.180
0.500 (+ 0.000/- 0.020)
1024 X 0.625
1024
0.292 - 0.313
0.156 - 0.180
0.625 (+ 0.000/- 0.030)
1024 X 0.75
1024
0.292 - 0.313
0.156 - 0.180
0.750 (+ 0.000/- 0.030)
1024 X 1
1024
0.292 - 0.313
0.156 - 0.180
1.000 (+ 0.000/- 0.030)
1024 X 1.25
10.000
0.292 - 0.313
0.156 - 0.180
1.250 (+ 0.000/- 0.060)
1024 X 1.5
1024
0.292 - 0.313
0.156 - 0.180
1-1/2
1032 X 0.125
1032
0.292 - 0.313
0.156 - 0.180
0.125 (+ 0.000/- 0.020)
1032 X 0.187
1032
0.292 - 0.313
0.156 - 0.180
0.187 (+ 0.000/- 0.020)
1032 X 0.25
1032
0.292 - 0.313
0.156 - 0.180
0.250 (+ 0.000/- 0.020)
1032 X 0.312
1032
0.292 - 0.313
0.156 - 0.180
0.312 (+ 0.000/- 0.020)
1032 X 0.375
1032
0.292 - 0.313
0.156 - 0.180
0.375 (+ 0.000/- 0.020)
1032 X 0.437
1032
0.292 - 0.313
0.156 - 0.180
0.437 (+ 0.000/- 0.020)
1032 X 0.5
1032
0.292 - 0.313
0.156 - 0.180
0.500 (+ 0.000/- 0.020)
1032 X 0.625
1032
0.292 - 0.313
0.156 - 0.180
0.625 (+ 0.000/- 0.030)
1032 X 0.75
1032
0.292 - 0.313
0.156 - 0.180
0.750 (+ 0.000/- 0.030)
1032 X 0.812
1032
0.292 - 0.313
0.156 - 0.180
0.812 (+ 0.000/- 0.030)
1032 X 0.875
1032
0.292 - 0.313
0.156 - 0.180
0.875 (+ 0.000/- 0.030)
1032 X 1
1032
0.292 - 0.313
0.156 - 0.180
1.000 (+ 0.000/- 0.030)
1032 X 1.062
1032
0.292 - 0.313
0.156 - 0.180
1.062 (+ 0.000/- 0.060)
1032 X 1.25
1032
0.292 - 0.313
0.156 - 0.180
1.250 (+ 0.000/- 0.060)
1032 X 1.5
1032
0.292 - 0.313
0.156 - 0.180
1.500 (+ 0.000/- 0.060)
1032 X 1.75
1032
0.292 - 0.313
0.156 - 0.180
1.750 (+ 0.000/- 0.060)
1032 X 2
1032
0.292 - 0.313
0.156 - 0.180
2.000 (+ 0.000/- 0.060)
1/4-20 X 0.25
1/4-20
0.378 - 0.403
0.189 - 0.219
0.250 (+ 0.000/- 0.030)
1/4-20 X 0.3125
1/4-20
0.378 - 0.403
0.189 - 0.219
0.312 (+ 0.000/- 0.030)
1/4-20 X 0.375
1/4-20
0.378 - 0.403
0.189 - 0.219
0.375 (+ 0.000/- 0.030)
1/4-20 X 0.5
1/4-20
0.378 - 0.403
0.189 - 0.219
0.500 (+ 0.000/- 0.030)
1/4-20 X 0.625
1/4-20
0.378 - 0.403
0.189 - 0.219
0.625 (+ 0.000/- 0.030)
1/4-20 X 0.75
1/4-20
0.378 - 0.403
0.189 - 0.219
0.750 (+ 0.000/- 0.030)
1/4-20 X 0.875
1/4-20
0.378 - 0.403
0.189 - 0.219
0.875 (+ 0.000/- 0.030)
1/4-20 X 1
1/4-20
0.378 - 0.403
0.189 - 0.219
1.000 (+ 0.000/- 0.030)
1/4-20 X 1.25
1/4-20
0.378 - 0.403
0.189 - 0.219
1.250 (+ 0.000/- 0.060)
1/4-20 X 1.5
1/4-20
0.378 - 0.403
0.189 - 0.219
1.500 (+ 0.000/- 0.060)
1/4-20 X 1.75
1/4-20
0.378 - 0.403
0.189 - 0.219
1.750 (+ 0.000/- 0.060)
1/4-20 X 2
1/4-20
0.378 - 0.403
0.189 - 0.219
2.000 (+ 0.000/- 0.060)
1/4-20 X 2.5
1/4-20
0.378 - 0.403
0.189 - 0.219
2.500 (+ 0.000/- 0.090)
1/4-28 X 0.1875
1/4-28
0.378 - 0.403
0.189 - 0.219
0.187 (+ 0.000/- 0.030)
1/4-28 X 0.25
1/4-28
0.378 - 0.403
0.189 - 0.219
0.250 (+ 0.000/- 0.030)
1/4-28 X 0.375
1/4-28
0.378 - 0.403
0.189 - 0.219
0.375 (+ 0.000/- 0.030)
1/4-28 X 0.625
1/4-28
0.378 - 0.403
0.189 - 0.219
0.625 (+ 0.000/- 0.030)
1/4-28 X 0.75
1/4-28
0.378 - 0.403
0.189 - 0.219
0.750 (+ 0.000/- 0.030)
1/4-28 X 1
1/4-28
0.378 - 0.403
0.189 - 0.219
1.000 (+ 0.000/- 0.030)
440 X 0.094
440
0.166 - 0.183
0.088 - 0.107
0.093 (+ 0.000/- 0.020)
440 X 0.125
440
0.166 - 0.183
0.088 - 0.107
0.125 (+ 0.000/- 0.020)
440 X 0.141
440
0.166 - 0.183
0.088 - 0.107
0.140 (+ 0.000/- 0.020)
440 X 0.1875
440
0.166 - 0.183
0.088 - 0.107
0.187 (+ 0.000/- 0.020)
440 X 0.25
440
0.166 - 0.183
0.088 - 0.107
0.250 (+ 0.000/- 0.020)
440 X 0.281
440
0.166 - 0.183
0.088 - 0.107
0.281 (+ 0.000/- 0.020)
440 X 0.3125
440
0.166 - 0.183
0.088 - 0.107
0.312 (+ 0.000/- 0.020)
440 X 0.375
440
0.166 - 0.183
0.088 - 0.107
0.375 (+ 0.000/- 0.020)
440 X 0.4375
440
0.166 - 0.183
0.088 - 0.107
0.437 (+ 0.000/- 0.020)
440 X 0.5
440
0.166 - 0.183
0.088 - 0.107
0.500 (+ 0.000/- 0.020)
440 X 0.5625
440
0.166 - 0.183
0.088 - 0.107
0.562 (+ 0.000/- 0.030)
440 X 0.625
440
0.166 - 0.183
0.088 - 0.107
0.625 (+ 0.000/- 0.030)
440 X 0.875
440
0.166 - 0.183
0.088 - 0.107
0.875 (+ 0.000/- 0.030)
440 X 1
440
0.166 - 0.183
0.088 - 0.107
1.000 (+ 0.000/- 0.030)
440 X 1.125
440
0.166 - 0.183
0.088 - 0.107
1.125 (+ 0.000/- 0.060)
440 X 1.1875
440
0.166 - 0.183
0.088 - 0.107
1.187 (+ 0.000/- 0.060)
440 X 1.25
440
0.166 - 0.183
0.088 - 0.107
1.250 (+ 0.000/- 0.060)
440 X 1.375
440
0.166 - 0.183
0.088 - 0.107
1.375 (+ 0.000/- 0.060)
440 X 1.5
440
0.166 - 0.183
0.088 - 0.107
1.500 (+ 0.000/- 0.060)
440 X 1.625
440
0.166 - 0.183
0.088 - 0.107
1.625 (+ 0.000/- 0.060)
440 X 0.6875
440
0.166 - 0.183
0.088 - 0.107
0.687 (+ 0.000/- 0.030)
440 X 0.75
440
0.166 - 0.183
0.088 - 0.107
0.750 (+ 0.000/- 0.030)
440 X 1.75
440
0.166 - 0.183
0.088 - 0.107
1.750 (+ 0.000/- 0.060)
