Metric Nylon Wing Nuts

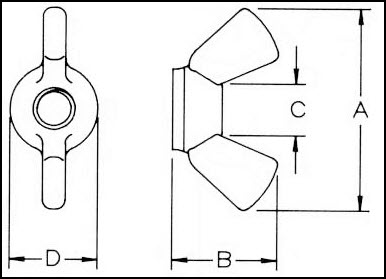

Metric Nylon Wing Nuts Diagrammatic



Description
A
B
C
D
Quote
M4
22.800* (ref.)
12.200 (+/- 0.26)
5.800 (+/- 0.26)
10.200 (+/- 0.26)
M5
22.800* (ref.)
12.200 (+/- 0.26)
5.800 (+/- 0.26)
10.200 (+/- 0.26)
M6
27.700* (ref.)
16.000 (+/- 0.26)
7.600 (+/- 0.26)
14.200 (+/- 0.26)
M8
34.800* (ref.)
18.300 (+/- 0.26)
9.900 (+/- 0.26)
16.200 (+/- 0.26)
M10
34.800* (ref.)
18.300 (+/- 0.26)
9.900 (+/- 0.26)
16.200 (+/- 0.26)
M12
44.700* (ref.)
22.700 (+/- 0.26)
14.200 (+/- 0.26)
21.400 (+/- 0.26)
M3
22.860* (ref.)
12.190 (+/- 0.26)
5.840 (+/- 0.26)
10.160 (+/- 0.26)
